Apakah perbezaan antara fasa tunggal dan tiga fasa overvoltage dan undervoltage pelindung

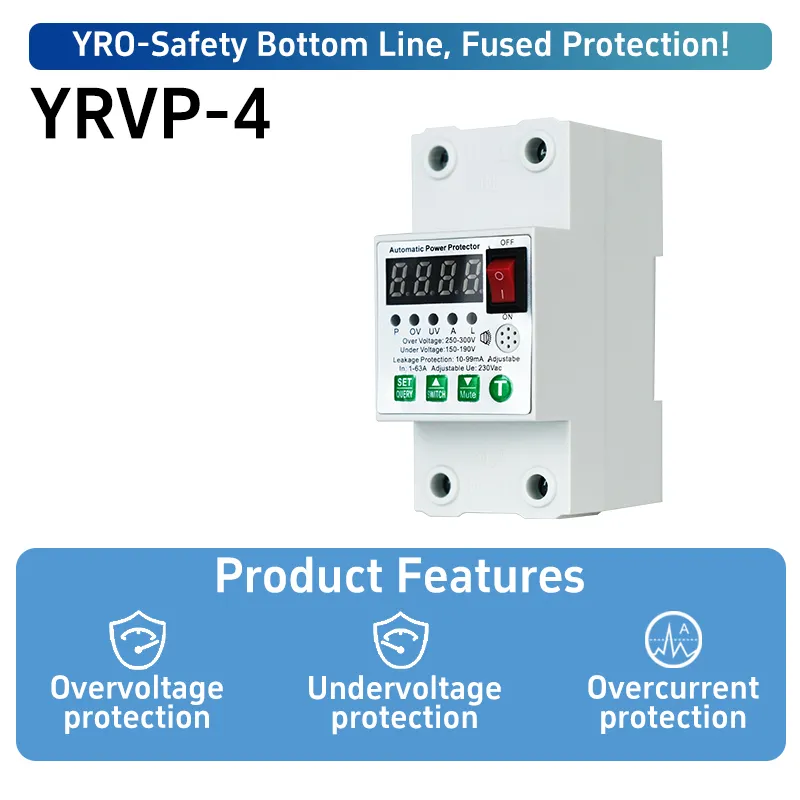

Dalam sistem kuasa perindustrian dan komersial, memilih yang sesuaipelindung yang berlebihan dan undervoltageMembantu melindungi peralatan dan mengekalkan operasi yang stabil. Walaupun prinsip kerja pelindung fasa tunggal dan tiga fasa adalah sama, mereka berbeza dalam struktur, senario dan prestasi yang berkenaan. Artikel ini akan menganalisis perbezaan antara kedua -dua jenis pelindung dari perspektif aplikasi praktikal.

Sebelum memahami perbezaan antara kedua-dua jenis pelindung ini, kita perlu terlebih dahulu memahami konsep asas elektrik fasa tunggal dan elektrik tiga fasa, serta hubungan mereka dengan pelindung overvoltage dan undervoltage.

Perbezaan antara fasa tunggal dan tiga fasa elektrik

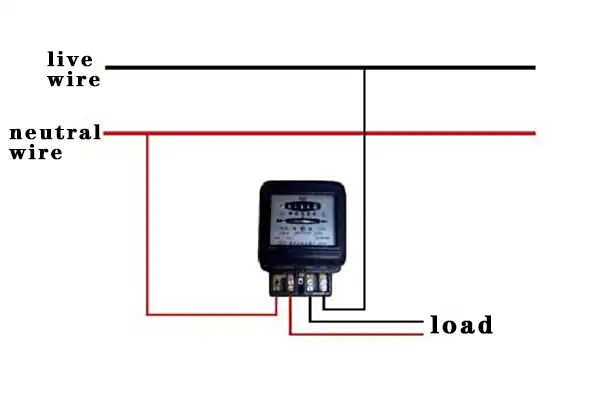

Elektrik fasa tunggal

• Struktur: terdiri daripada satu dawai hidup (L) dan satu wayar neutral (n). Kadang -kadang dawai tanah ditambah untuk keselamatan.
• Voltan: biasanya 220V (Asia-Pasifik) atau 110V (Amerika).
• Senario aplikasi: terutamanya digunakan untuk pencahayaan, peralatan rumah (seperti peti sejuk, penghawa dingin), dan peralatan kecil.
• Ciri -ciri: Struktur mudah, kos rendah, tetapi kestabilan bekalan kuasa yang agak lemah. Sesuai untuk beban kuasa rendah.

Elektrik tiga fasa

• Struktur: terdiri daripada tiga wayar hidup dan satu dawai neutral. Kadang -kadang dawai tanah ditambah.
• Voltan: Biasanya 380V, sesuai untuk industri, peralatan besar, dan beban kuasa tinggi.
• Senario aplikasi: Digunakan di kilang -kilang, untuk motor besar, pemampat, peralatan perindustrian, dll.
• Ciri -ciri: Bekalan kuasa yang stabil, kecekapan tinggi, mampu membawa kuasa yang lebih tinggi. Walau bagaimanapun, strukturnya lebih kompleks, yang memerlukan pemasangan dan penyelenggaraan profesional.

Selepas memahami perbezaan asas antara kedua -dua sistem elektrik, ia menjadi lebih mudah untuk memahami perbezaan fungsi antara kedua -dua jenis pelindung overvoltage dan undervoltage.

Perbezaan antara fasa tunggal dan tiga fasa overvoltage dan pelindung undervoltage

Voltan

Perbezaan utama antara kedua -dua jenis pelindung ini terletak pada sistem voltan yang mereka boleh digunakan untuk:pelindung fasa tunggaldigunakan dalam sistem fasa tunggal, sementarapelindung tiga fasadigunakan dalam sistem tiga fasa.

Perlindungan

Struktur pelindung fasa tunggal agak mudah. Ia hanya perlu memantau voltan fasa tunggal dan mempunyai fungsi yang agak tunggal, kekurangan keupayaan untuk melindungi daripada kegagalan fasa. Pelindung tiga fasa perlu memantau voltan tiga fasa serentak, dan juga mengesan urutan fasa dan keadaan kegagalan fasa. Oleh itu, ia mempunyai fungsi kehilangan fasa dan perlindungan kegagalan fasa, menjadikan fungsinya lebih komprehensif.

Pendawaian

Pelindung fasa tunggal biasanya tersedia dalam konfigurasi 1p atau 2p. Versi 1P hanya melindungi garis fasa, manakala versi 2P melindungi kedua -dua garis fasa dan garis neutral, memberikan perlindungan yang lebih komprehensif.

Pelindung tiga fasa boleh didapati dalam konfigurasi 3P atau 4P. Versi 3P hanya melindungi tiga baris fasa, manakala versi 4P melindungi ketiga -tiga fasa ditambah wayar neutral. Konfigurasi 4P biasanya disyorkan untuk perlindungan penuh, terutamanya dalam persekitaran di mana kegagalan garis neutral boleh menyebabkan kerosakan yang ketara.

Kesimpulan

Kedua-dua fasa tunggal dan tiga fasa overvoltage dan pelindung undervoltage digunakan untuk melindungi peralatan elektrik semasa keabnormalan voltan, tetapi mereka berbeza dalam prinsip reka bentuk dan senario yang berkenaan. Pelindung fasa tunggal kebanyakannya digunakan dalam tetapan komersil kediaman atau ringan. Struktur mereka agak mudah, dan kosnya lebih rendah, menjadikannya sesuai untuk litar fasa tunggal umum. Pelindung tiga fasa boleh memantau status voltan pelbagai fasa dan mengendalikan baki fasa. Mereka biasanya digunakan dalam sistem kuasa perindustrian dan sesuai untuk aplikasi dalam litar tiga fasa.

Apabila memilih pelindung, disyorkan untuk secara komprehensif mempertimbangkan jenis bekalan kuasa sebenar, keperluan beban, keadaan pemasangan, dan keperluan pengembangan masa depan yang berpotensi.
