Bagaimana untuk Melaksanakan Perlindungan Voltan Lebihan dan Undervoltage dalam Aplikasi Tenaga Baharu?

Turun naik voltan menimbulkan risiko yang ketara kepada peralatan elektrik sensitif merentas pelbagai sektor, termasuk medan tenaga baharu yang kritikal dan semakin berkembang. Melaksanakan perlindungan overvoltage dan undervoltage yang boleh dipercayai adalah penting untuk melindungi penyongsang, sistem penyimpanan tenaga dan infrastruktur pengecasan, memastikan kesinambungan operasi dan jangka hayat. Artikel ini menggariskan konsep teras dan penyelesaian yang berkesan, menyerlahkan peranan pelindung khusus sepertiYRO Pelindung voltan atas dan bawah boleh laras.

1. Apakah Voltan Lebihan dan Voltan Bawah?

· Undervoltage ditakrifkan sebagai keadaan di mana voltan yang dikenakan turun kepada 90% daripada voltan terkadar, atau lebih rendah, selama sekurang-kurangnya satu minit.

· Voltan lampau merujuk kepada peningkatan tidak normal dalam voltan sesalur melebihi had operasi selamat peralatan yang disambungkan.

Kedua-dua keadaan, jika tidak dikawal, boleh menyebabkan kerosakan serius pada peranti yang tidak direka untuk perubahan voltan sedemikian.

2. Bahaya Overvoltage dan Undervoltage

Operasi yang berpanjangan undervoltage boleh menyebabkan peralatan seperti motor dan pemampat menjadi terlalu panas, tidak berfungsi atau mengalami kegagalan pramatang. Dalam konteks tenaga baharu, ini boleh menjejaskan komponen kritikal dalam sistem pengepaman solar atau litar pengurusan bateri. Gejala termasuk pencahayaan malap dan bateri gagal dicas semula dengan betul.

Voltan lebih memaksa peralatan elektrik untuk beroperasi melebihi parameter yang dimaksudkan. Untuk litar elektronik sensitif dalam penyongsang fotovoltaik atau penukar DC-DC, voltan lampau yang berterusan boleh menjadi malapetaka, berpotensi melebihi toleransi voltan maksimum dan mengakibatkan kerosakan kekal pada peranti berkuasa.

3. Bagaimana untuk Mencegah Overvoltage?

Perlindungan voltan lampau yang berkesan bergantung pada pengesanan tepat pada masanya dan pemotongan automatik. Strategi utama termasuk:

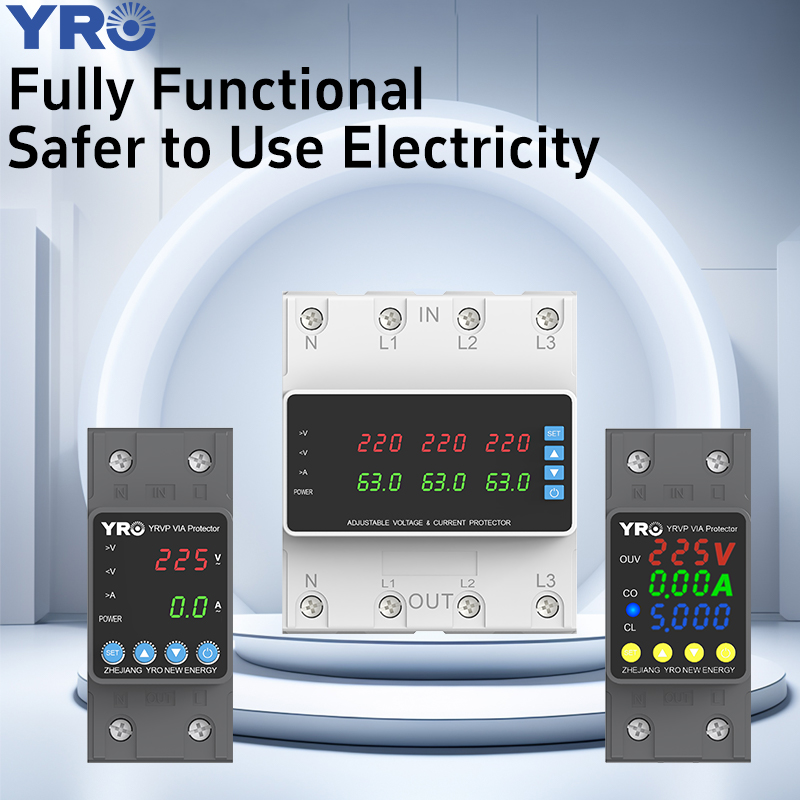

· Menggunakan Pelindung Khusus: PerindustrianYRO Pelindung voltan atas dan bawah boleh laras(OUPA) menyepadukan unit pengesanan dan suis automatik (seperti penyentuh). Apabila kerosakan menyebabkan voltan meningkat melebihi ambang atas yang ditetapkan, pelindung dengan cepat memotong kuasa ke talian pengedaran, melindungi peralatan tenaga baharu hiliran.

· Memanfaatkan Perlindungan Terbina dalam dalam Bekalan Kuasa: Bekalan kuasa pensuisan moden selalunya menyepadukan fungsi Perlindungan Voltan Lebih (OVP). Sebagai contoh, Mereka boleh menggunakan pembanding maklum balas yang dicetuskan dalam mikrosaat jika output melebihi ambang yang ditetapkan (cth., 110% daripada sasaran), mengapit litar untuk menghentikan pemindahan tenaga.

· Melaksanakan Litar Permulaan Lembut: Untuk mengelakkan lebihan voltan keluaran semasa kuasa, menukar bekalan kuasa menggunakan litar mula lembut. Ini membolehkan voltan keluaran meningkat secara beransur-ansur kepada nilai yang ditetapkan, memberikan masa gelung kawalan untuk menyesuaikan dan menstabilkan.

· Reka Bentuk Litar Lanjutan: Untuk aplikasi dengan perubahan voltan masukan yang pantas, penukar DC-DC lanjutan menggunakan kaedah kawalan yang dioptimumkan untuk mengelakkan overshoot keluaran dan memastikan pemulihan voltan keluaran yang selamat dan beransur-ansur, ciri yang berharga dalam sistem tenaga baharu dengan penjanaan kuasa berubah-ubah.

4. Bagaimana Mencegah Undervoltage?

Sama seperti overvoltage, mencegah kerosakan daripada undervoltage melibatkan pemantauan dan campur tangan automatik.

· Memasang Geganti Undervoltage: Peranti ini sentiasa memantau voltan bekalan. Apabila mengesan keadaan undervoltage (voltan di bawah ambang rendah yang ditetapkan), mereka mematikan bekalan untuk melindungi peralatan yang disambungkan. Geganti moden selalunya menyertakan pemasa boleh laras untuk mengelakkan gangguan tersandung daripada penurunan voltan sementara yang sangat pendek yang biasa dalam sistem tenaga baharu terikat grid.

· Menggunakan Litar Perlindungan Boleh Laras: Litar perlindungan elektronik boleh direka bentuk menggunakan komponen seperti pengawal selia shunt boleh laras (cth., TL431). Rangkaian pembahagi voltan menetapkan voltan potong yang lebih rendah. Jika voltan sesalur jatuh, menyebabkan voltan sampel jatuh di bawah rujukan ini, litar tercetus, mematikan geganti pemacu dan memutuskan beban.

5. Kesimpulan

Melindungi peralatan berharga dalam aplikasi tenaga baharu daripada ketidakstabilan voltan adalah penting. Penyelesaian terdiri daripada litar perlindungan DIY yang mudah dan boleh laras untuk aplikasi khusus kepada pelindung bersepadu yang canggih sepertiYRO Pelindung voltan atas dan bawah boleh larasdan IC bekalan kuasa termaju. Prinsip teras kekal konsisten: pantau voltan talian secara berterusan dan putuskan sambungan kuasa secara automatik apabila ia menyimpang melebihi had atas dan bawah yang selamat.

Apabila memilih penyelesaian perlindungan seperti aYRO Pelindung voltan atas dan bawah boleh laras, pertimbangkan faktor seperti jenis perlindungan yang diperlukan (overvoltage, undervoltage, atau kedua-duanya), bilangan tiang, kaedah pemasangan dan sama ada ciri tambahan seperti perlindungan arus lebih diperlukan. Melaksanakan perlindungan yang betul memastikan peralatan tahan lama, keselamatan dan kebolehpercayaan dalam menuntut persekitaran tenaga baharu.

Pelindung voltan lampau dan undervoltage YRO direka untuk mematuhi piawaian antarabangsa, memberikan perlindungan yang boleh dipercayai untuk sistem elektrik anda.
