Apakah komponen elektrik yang biasanya dimasukkan ke dalam kotak pengedaran?

Sebagai bahagian penting dalam grid kuasa hari ini, kotak pengedaran melakukan dua pekerjaan penting: menyampaikan kuasa ke tempat ia diperlukan dan menjaga terhadap bahaya elektrik. Anda akan dapati mereka di kilang -kilang, bangunan pejabat, dan juga rumah, dengan pemutus litar, fius, dan komponen penting lain yang dipasang di dalamnya. Komponen ini bekerjasama seperti pasukan yang diselaraskan dengan baik untuk mencapai matlamat yang sama. Semasa mengekalkan bekalan elektrik yang mantap, mereka sentiasa memantau kesalahan dan bertindak dengan cepat untuk menghentikan masalah yang berpotensi sebelum mereka menyebabkan kemudaratan sebenar.

Apakah komponen elektrik umum dalam kotak pengedaran dan apakah fungsi mereka?

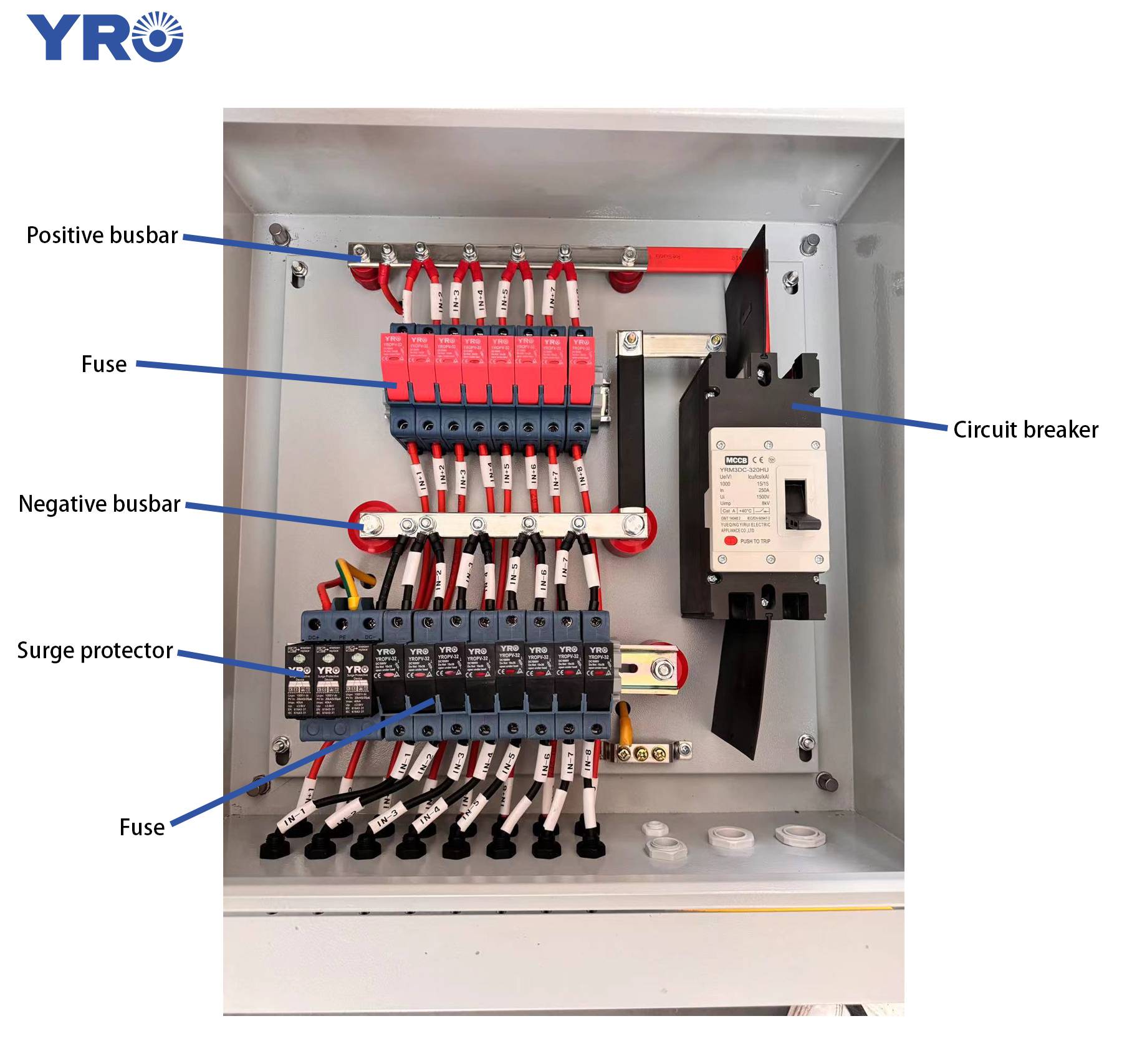

Buka penutupkotak pengedaran, dan pelbagai komponen yang mempesonakan muncul. Kami akan menerangkan fungsi mereka dari atas ke bawah dan dari kiri ke kanan.

1. Busbar

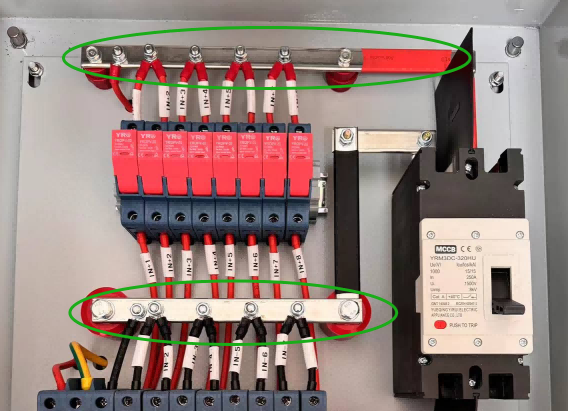

Busbar adalah komponen konduktif dalam akotak pengedaranItu bertanggungjawab untuk menghubungkan konduktor positif dan negatif. Busbar sering diperbuat daripada tembaga. Kerana tembaga mempunyai kekonduksian elektrik yang sangat baik, ia membolehkan kuasa mengalir dengan lancar, mengurangkan kehilangan kuasa, dan meningkatkan kecekapan penghantaran kuasa. Di samping itu, tembaga juga mempunyai kekuatan mekanikal yang tinggi dan dapat menahan beban arus yang besar, yang penting untuk mengekalkan operasi peralatan kuasa yang stabil.

Untuk menjadikan prestasi bas lebih baik, ia biasanya ditutup dengan lapisan timah. Tin boleh menghalang tembaga daripada mengoksidakan dengan udara untuk masa yang lama, mengelakkan peningkatan rintangan sentuhan yang disebabkan oleh lapisan teroksida. Di samping itu, penyaduran timah mengurangkan peluang membakar dan mencetuskan, menjadikan sambungan elektrik lebih selamat.

2. Fuse

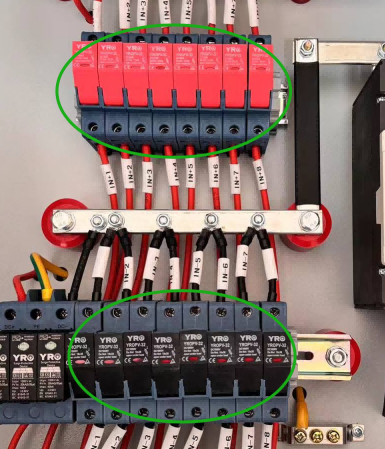

Fungsi utama darifuseadalah apabila arus melebihi nilai nilai fius,Pemegang fiusTeras akan mencairkan kerana terlalu panas, dengan itu memotong arus dan melindungi litar. Anda dapat melihat bahawa terdapat dua baris fius di sini. Barisan merah di atas disambungkan ke tiang positif, dan baris hitam di bawah disambungkan ke tiang negatif. Dalam sambungan elektrik, merah biasanya mewakili tiang positif, dan hitam mewakili tiang negatif. Untuk mengelakkan kesilapan pendawaian, reka bentuk penampilan yro fius juga mengikuti prinsip ini, menggunakan merah dan hitam masing -masing, menjadikan pendawaian lebih intuitif. Dengan cara ini, hanya dengan memerhatikan warna, anda dapat menentukan kedudukan sambungan yang sama, meningkatkan ketepatan dan keselamatan pemasangan.

3. Penangkap kilat

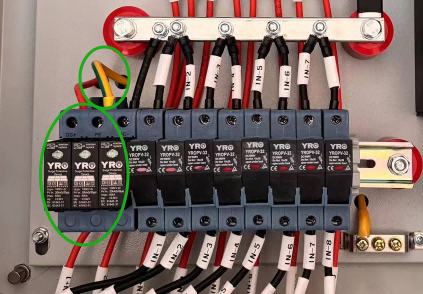

Bergerak, dipasang di sebelah fius hitam adalahPenangkap kilat. Fungsi utamanya adalah untuk mengelakkan peralatan elektrik daripada rosak oleh overvoltage sementara (lonjakan). Semasa operasi peralatan, jika anda melihat bahawa penunjuk cahaya diPenangkap kilatMenjadi merah, ini bermakna ia telah mengalami kejutan lonjakan yang kuat, seperti mogok kilat atau perlindungan diri kerana arus yang luar biasa tinggi. Pada ketika ini, kita perlu segera menyemak status operasi peralatan elektrik lain untuk memastikan ia tidak terjejas. Ia juga penting untuk memeriksa sama ada SPD itu sendiri perlu diganti, untuk memastikan bahawa ia masih boleh memberikan perlindungan yang berkesan kemudiannya.

Pelajar yang berhati -hati mungkin mendapati bahawa dalam kotak pengedaran, sebagai tambahan kepada wayar merah dan hitam, terdapat juga dawai hijau kuning yang sangat jelas. Kawat ini disambungkan ke penangkap kilat dan berfungsi sebagai tanah. Grounding adalah bahagian yang sangat penting dalam keselamatan elektrik, ia boleh menjadi peralatan kerana kesalahan atau kebocoran elektrik yang dihasilkan oleh arus dengan selamat ke bumi, untuk mengelakkan bahaya yang berpotensi untuk peralatan dan kakitangan elektrik. Oleh itu, dawai hijau kuning ini dikenali sebagai dawai asas, dan peranannya adalah untuk memastikan bahawa arus tidak akan mengalir melalui shell peralatan kepada kakitangan, untuk melindungi sistem dan keselamatan pengguna.

4. Pemutus litar

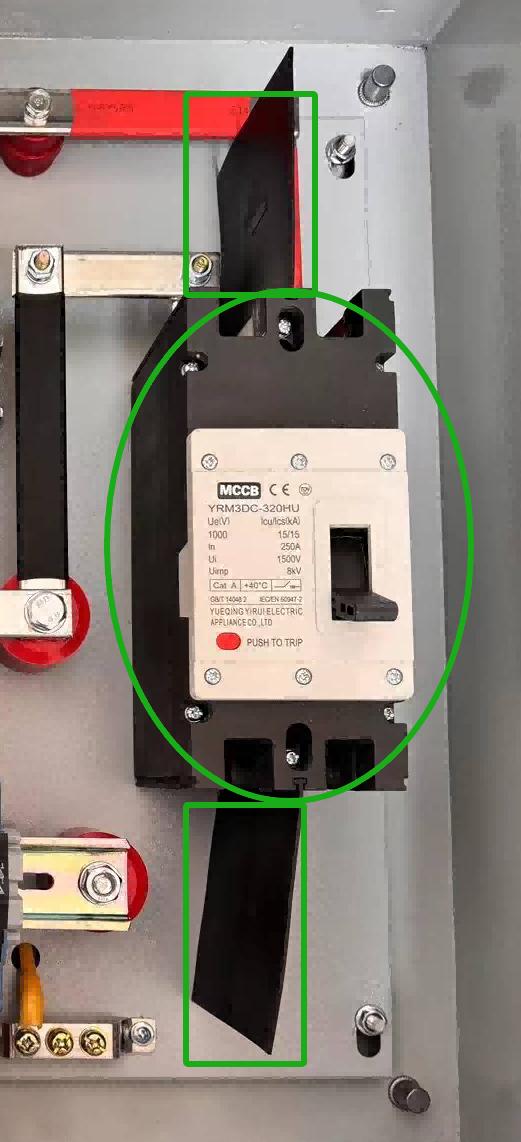

Pandangan kami bergerak kePemutus litardi sebelah kanan. Pemutus litar adalah komponen penting dalam kotak pengedaran, dan digunakan terutamanya untuk pembukaan dan penutupan litar. Sekiranya voltan terlalu tinggi atau arus terlalu besar, pemutus litar akan secara automatik akan perjalanan, dengan itu melindungi keselamatan litar dan peralatan.

Terdapat dua perkara hitam berhampiran pemutus litar. Ini adalah plat pemadam arka. Arus langsung mempunyai ciri -ciri arcing. Apabila dawai merah dan dawai hitam disambungkan, tetapi tidak pendek litar dan hanya dekat antara satu sama lain, percikan api mungkin berlaku. Ini adalah fenomena yang membangkitkan. Fungsi plat pemadam arka adalah untuk mengelakkannya daripada berlaku.

5. Lain -lain

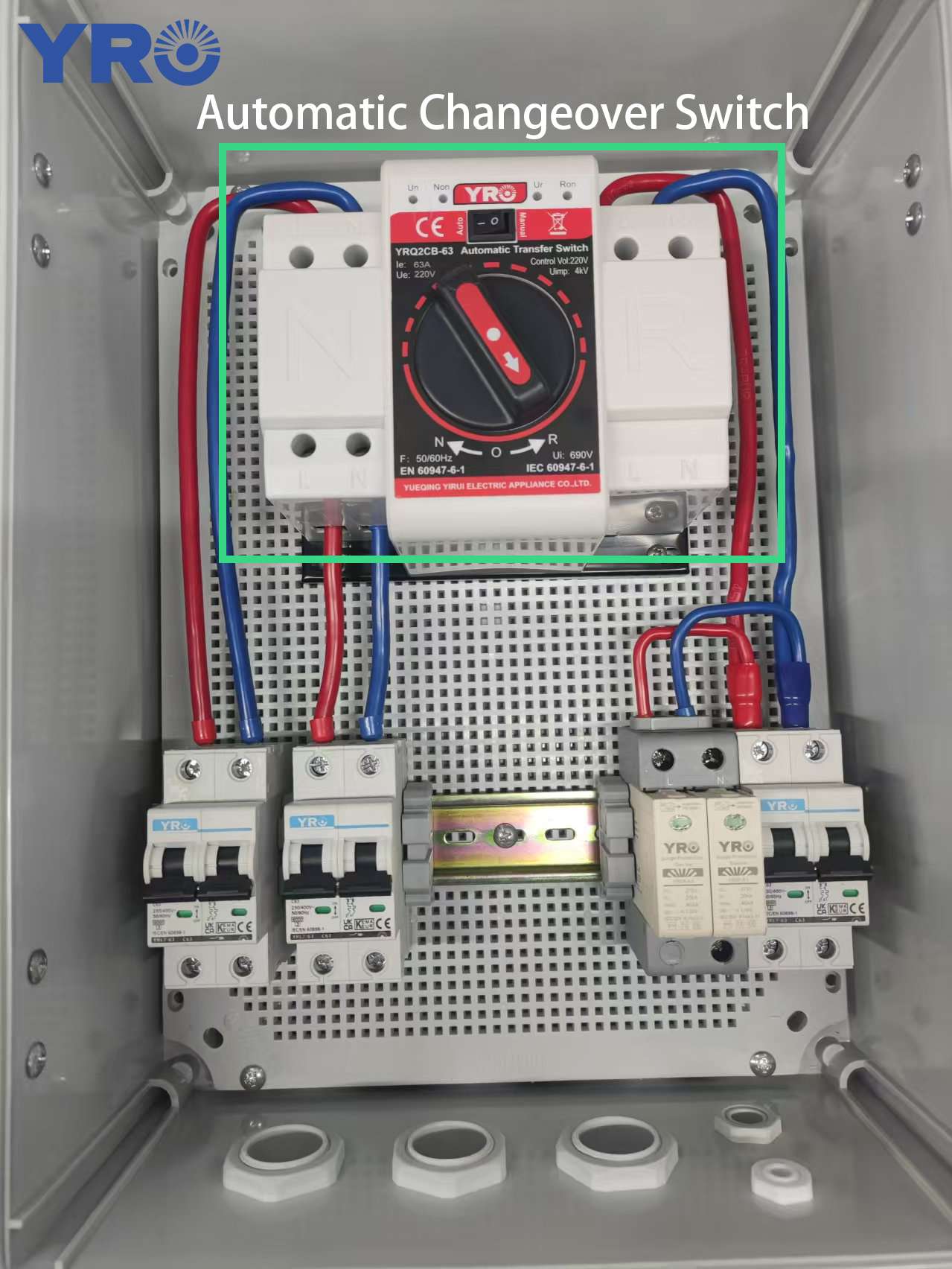

Sebagai tambahan kepada komponen di atas, lebih/bawah pelindung voltan,suis perubahan automatikUntuk bekalan kuasa dwi, ​​pelindung kebocoran, kenalan, dan lain -lain juga boleh dipasang di dalam kotak pengedaran. Komponen ini boleh dikonfigurasi dengan munasabah mengikut keperluan sebenar untuk menyediakan penyelesaian perlindungan dan kawalan kuasa yang lebih komprehensif.
