Apakah suis pemutus, dan bagaimana ia berfungsi?

Semasa penyelenggaraan sistem kuasa rutin, juruteknik sering menghadapi situasi yang mencabar: bagaimana untuk mengganggu aliran elektrik dengan selamat apabila peralatan servis, sambil menghalang kemalangan seperti arka kelip -kelip atau letupan akibat kesilapan operasi?

Apa itu suis pemutus？

A suis pemutusadalah peranti mekanikal yang digunakan dalam sistem elektrik untuk memastikan bahawa litar diputuskan sepenuhnya. Fungsi utamanya adalah untuk menyediakan pengasingan fizikal yang kelihatan apabila peralatan berada di bawah penyelenggaraan atau kerosakan, mencegah kuasa tidak sengaja, dan memastikan keselamatan pengendali. Satu perkara yang perlu diperhatikan: ia biasanya tidak digunakan untuk operasi semasa beban semasa, tetapi berfungsi untuk "mengasingkan bekalan kuasa".

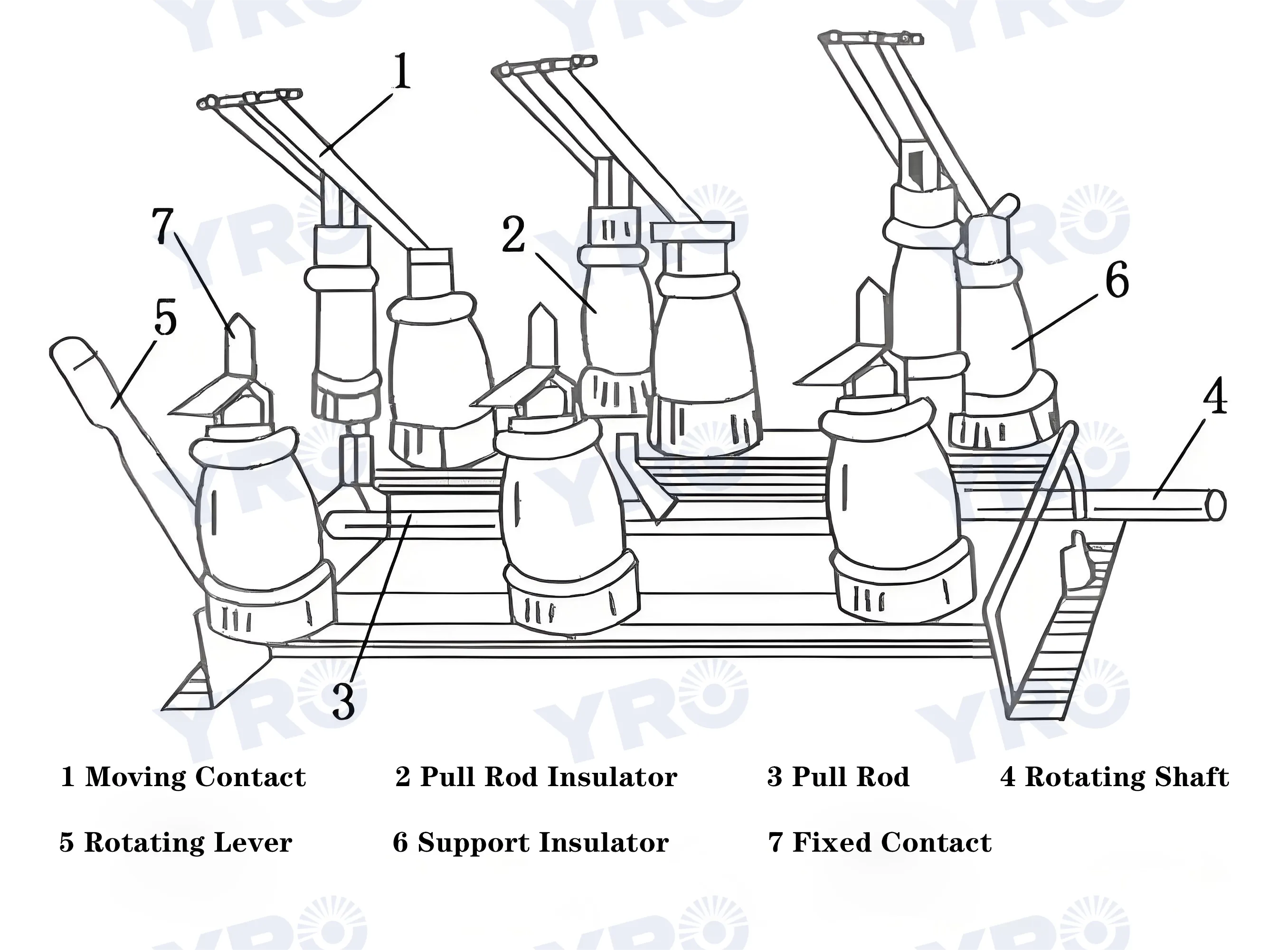

Pemutus, yang juga dikenali sebagai suis pisau pemutus, pada dasarnya adalah sistem hubungan logam dengan struktur sokongan penebat. Tidak seperti pemutus litar, ia tidak mempunyai keupayaan arka yang melampau, yang bermaksud ia dilarang untuk beroperasi di bawah beban; Jika tidak, peralatan boleh dibakar di bawah voltan tinggi.

Bagaimanakah suis pemutus berfungsi?

1. Operasi Pembukaan:

Langkah 1: Sahkan bahawa pemutus litar telah diputuskan dan tidak ada arus beban dalam litar.

Langkah 2: Memandu sentuhan bergerak untuk berputar atau diterjemahkan melalui mekanisme operasi, memisahkannya dari hubungan statik untuk membentuk permukaan patah yang kelihatan.

Langkah 3: Selepas kenalan dipisahkan, jarak rehat harus memenuhi syarat penebat (contohnya, dalam sistem 10kV, ia harus ≥150mm) untuk memastikan tidak ada semasa melalui.

Langkah 4: Kunci kedudukan terbuka dan sahkan status melalui penunjuk mekanikal atau isyarat elektrik.

2. Operasi penutupan:

Langkah 1: Selepas memeriksa bahawa tiada keabnormalan dalam litar, keluarkan peranti interlock.

Langkah 2: Mekanisme operasi mendorong hubungan bergerak untuk membuat hubungan rapat dengan hubungan statik, memastikan tekanan hubungan (seperti dimampatkan oleh musim bunga) untuk mengurangkan rintangan hubungan.

Langkah 3: Meningkatkan kestabilan melalui reka bentuk pengapit sentuhan (seperti struktur bilah berganda) dan kunci elektromagnet (dalam senario semasa litar pintas yang tinggi).

Apakah ciri -ciri fungsional yang unik dari pelbagai jenis pemutus kuasa?

Diklasifikasikan dengan tahap voltan

Suis pemutus voltan tinggi: Ia digunakan dalam sistem kuasa voltan tinggi 10kV dan ke atas, dan biasanya dipasang di antara pencawang atau transformer pengedaran. Ia mempunyai struktur yang kompleks dan memerlukan prestasi penebat yang kuat dan kekuatan mekanikal.

Suis pemutus voltan rendah: Ia digunakan dalam sistem AC 220V/380V dan DC, digunakan secara meluas dalam kabinet elektrik perindustrian dan kotak persimpangan fotovoltaik. Ia mempunyai struktur padat dan operasi mudah.

2. Dikelaskan oleh bentuk struktur

Jenis Switch Knife Disconnector: Ia dibentuk seperti bilah logam dan mencapai OFF dengan memasukkan atau menariknya keluar. Ia biasanya digunakan dalam sistem voltan rendah dan merupakan bentuk yang paling intuitif.

Suis pemutus putar: Dengan memutar pemegang operasi, kenalan dalaman ditutup atau dibuka. Ia sesuai untuk senario dengan ruang terhad dan sering digunakan pada panel kawalan mekanikal.

Pemecatan Jenis Laci: Dipasang dalam kabinet suis jenis laci, ia mudah untuk penyelenggaraan dan penggantian dan sering digunakan dalam sistem pengedaran kuasa yang memerlukan operasi yang kerap.

3. Dikelaskan dengan kaedah pemasangan

Disconnector dalaman: Ia digunakan dalam persekitaran dalaman dan direka dengan penekanan yang lebih besar pada struktur padat dan keupayaan bukti debu.

Pemotongan Keselamatan Luaran: Ia sesuai untuk persekitaran luaran seperti di luar atau di atas bumbung, dan perlu mempunyai prestasi hujan yang baik, prestasi UV dan anti-karat.

4. Dikelaskan oleh mod operasi

Pemecatan kuasa manual: Rod penyambung mekanikal didorong oleh tuas operasi terlindung atau pemegang berputar untuk memisahkan kenalan. Kaedah ini kebanyakannya digunakan dalam sistem pengagihan kuasa rendah atau kecil.

Operasi elektrik: Pembukaan dan penutupan suis dicapai dengan memacu mekanisme gear dengan motor elektrik, yang biasanya dilihat dalam senario seperti pencawang voltan tinggi yang memerlukan kawalan jauh.

Kesimpulan

Walaupun pemutus bukan peralatan elektrik yang paling kompleks, ia merupakan komponen penting untuk memastikan keselamatan peribadi dan operasi stabil sistem litar. Dari definisi asas kepada prinsip kerja, dan kemudian kepada perbezaan fungsional di antara pelbagai produk, kita dapat melihat bahawa memilih pemutus yang sesuai tidak hanya dapat meningkatkan kecekapan penyelenggaraan, tetapi juga mengurangkan kadar kemalangan.

Sekiranya anda masih ingin menyelidiki lebih mendalam ke dalam model atau kes pemasangan tertentu, YRO dapat menganalisis situasi aplikasi sebenar untuk anda atau mengesyorkan produk yang sesuai. Sekiranya anda memerlukan bantuan, sila hubungi kami
