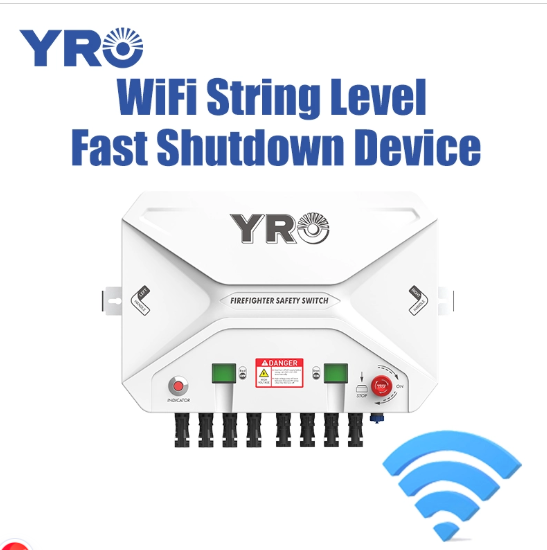

Bagaimanakah Peranti Penutupan Pantas RSD WiFi 6-10 Rentetan Meningkatkan Keselamatan PV Solar?

Memahami Peranti Tutup Pantas RSD 6-10 Rentetan WiFi

Sistem fotovoltaik suria menjana elektrik DC apabila cahaya matahari yang mencukupi mencapai modul. Walaupun apabila penyongsang dimatikan, bahagian tatasusunan PV dan pendawaian DCnya mungkin kekal bertenaga. Ini mewujudkan pertimbangan keselamatan yang penting untuk pemasang, kakitangan penyelenggaraan, responden kecemasan dan pemilik sistem.

Peranti penutupan pantas, biasanya dipanggil RSD, direka untuk memutuskan atau mengurangkan output elektrik dalam bahagian tertentu sistem PV apabila fungsi penutupannya diaktifkan. Peranti penutupan pantas peringkat rentetan boleh mengurus beberapa rentetan PV melalui kepungan kongsi dan susunan pensuisan, bergantung pada reka bentuk dan konfigurasi dinilainya.

Istilah6-10 talisecara amnya merujuk kepada keluarga peranti yang bertujuan untuk menampung konfigurasi dalam julat kiraan rentetan tersebut. Ini tidak bermakna bahawa setiap model secara automatik menyokong setiap susunan voltan, arus atau pendawaian yang mungkin. Lembaran data dan gambar rajah pendawaian model yang dipilih menentukan konfigurasi yang dibenarkan.

Apabila WiFi disertakan dalam spesifikasi produk, ia mungkin menyediakan fungsi komunikasi atau kawalan jauh. Walau bagaimanapun, WiFi bukan ciri yang wujud bagi setiap peranti penutupan pantas. Pembeli harus mengesahkan sama ada model yang tepat menyokong WiFi, RS485, antara muka komunikasi lain atau hanya kaedah kawalan penutupan konvensional.

Cara Penutupan Pantas Berfungsi dalam Sistem PV Suria

Susunan penutupan pantas peringkat rentetan biasa termasuk modul PV, pendawaian rentetan DC, suis atau pengawal tutup, penyongsang dan peralatan pelindung dan pembumian yang berkaitan. Susun atur yang tepat berbeza mengikut seni bina sistem dan keperluan elektrik tempatan.

Langkah 1: Penjanaan Kuasa Biasa

Di bawah keadaan operasi biasa, modul solar menghasilkan kuasa DC. Arus mengalir melalui litar rentetan yang dikonfigurasikan ke arah penyongsang, di mana ia ditukar kepada kuasa AC untuk digunakan atau dieksport.

Langkah 2: Acara Penutupan Dimulakan

Suis yang ditetapkan, litar kawalan, keadaan kehilangan kuasa atau isyarat kawalan yang diluluskan boleh memulakan penutupan, bergantung pada reka bentuk peranti. Sesetengah produk juga menawarkan komunikasi pilihan atau fungsi berkaitan suhu. Ciri-ciri ini mesti disahkan untuk model sebenar dan bukannya diandaikan daripada kategori RSD sahaja.

Langkah 3: Peranti Memutuskan Sambungan Litar DC Ditentukan

Apabila pencetus yang diperlukan dikesan, peranti mengendalikan mekanisme pengasingan DC dalamannya mengikut reka bentuknya. Litar yang terjejas diputuskan sambungan seperti yang ditentukan oleh pengilang. Voltan dan tindak balas penutupan yang terhasil bergantung pada topologi sistem, lokasi peranti, susunan pensuisan dan keperluan yang berkenaan.

Langkah 4: Kakitangan Ikut Prosedur Keselamatan yang Diluluskan

Selepas penutupan, kakitangan yang berkelayakan mesti mengikuti prosedur kecemasan dan keselamatan elektrik pemasangan. Mereka tidak sepatutnya menganggap bahawa modul PV berhenti menjana elektrik dalam cahaya matahari atau setiap bahagian pendawaian secara automatik selamat untuk disentuh.

Bagi pereka bentuk sistem, tugas penting adalah untuk mengesahkan urutan penutupan lengkap, kaedah pencetus peranti, lokasi peralatan pensuisan, dan tindak balas yang diperlukan dalam keadaan normal dan kerosakan.

Mengapa Penutupan Berbilang Rentetan Penting untuk Projek Suria

Urus Litar Berbilang Rentetan

Peranti yang direka untuk enam hingga sepuluh rentetan boleh membantu mengatur peralatan penutupan untuk tatasusunan PV dengan beberapa litar rentetan. Bergantung pada reka bentuk yang diluluskan, ini mungkin memudahkan susun atur peralatan dan mengurangkan keperluan untuk kepungan berasingan. Penjimatan sebenar bergantung pada bilangan rentetan, laluan kabel, buruh pemasangan dan keperluan projek.

Sokong Perancangan Tindak Balas Kecemasan

Peralatan penutupan pantas boleh membentuk sebahagian daripada strategi keselamatan elektrik yang lebih luas bertujuan untuk mengurangkan bahaya semasa kecemasan dan penyelenggaraan. Pelabelan yang jelas, lokasi kawalan yang boleh diakses dan prosedur penutupan yang didokumenkan membantu kakitangan memahami cara mengendalikan sistem.

Alamat Keadaan Pemasangan Luaran

Peralatan solar kerap terdedah kepada hujan, habuk, perubahan suhu, cahaya matahari dan tekanan persekitaran yang lain. Kepungan yang sesuai dan entri kabel yang dipasang dengan betul membantu melindungi komponen dalaman. Tahap perlindungan yang diperlukan hendaklah sepadan dengan persekitaran pemasangan dan arahan pengilang.

Meningkatkan Organisasi Sistem

Susunan berbilang rentetan yang dirancang boleh menjadikan pengenalan litar dan dokumentasi penyelenggaraan lebih mudah. Pemasang hendaklah melabelkan rentetan yang terjejas, merekodkan lokasi peranti dan mengekalkan gambar rajah satu baris yang dikemas kini supaya juruteknik boleh mengenal pasti peralatan yang dikaitkan dengan setiap litar PV.

Benarkan Pilihan Kawalan Khusus Projek

Sesetengah keluarga produk RSD menawarkan fungsi kawalan atau komunikasi tambahan. Jika projek memerlukan operasi jauh, komunikasi WiFi atau penyepaduan dengan sistem pemantauan lain, sahkan antara muka yang tepat, protokol yang disokong, julat pengendalian dan gelagat kawalan sebelum memilih model.

Spesifikasi Teknikal Utama untuk Dinilai Sebelum Membeli

Keserasian teknikal adalah penting apabila memilih peranti penutupan pantas. Kiraan rentetan sahaja tidak mencukupi untuk mewujudkan kesesuaian. Bandingkan peralatan yang dicadangkan dengan data modul PV, had input penyongsang, reka bentuk litar dan keperluan elektrik tempatan.

Sebagai rujukan, maklumat produk YRO yang diterbitkan untuknya6-10 Rentetan Peranti Tutup Cepat RSDmengenal pasti model YRSD-8A dengan voltan rentetan DC 1500 V yang dinyatakan, arus rentetan 26 A, voltan AC berkadar 230 V, voltan kendalian 100-270 V AC, julat suhu operasi -40°C hingga +85°C, dan perlindungan IP66. Angka-angka ini hendaklah disemak berdasarkan lembaran data terkini dan model tepat yang ditawarkan untuk projek itu.

Jangan gunakan spesifikasi satu model pada setiap produk dalam keluarga rentetan 6-10. Penilaian voltan dan arus, ciri komunikasi, pengaturan pendawaian dan pensijilan mungkin berbeza antara versi.

6-10 String RSD lwn. Penyelesaian Penutupan Lain

Projek PV yang berbeza memerlukan seni bina penutupan yang berbeza. Peranti berbilang rentetan mungkin sesuai untuk beberapa susun atur, manakala peralatan peringkat modul atau sistem lain yang diluluskan mungkin memenuhi keperluan projek dengan lebih baik.

Penyelesaian ini tidak boleh ditukar ganti secara automatik. Sebagai contoh, pemutusan tahap rentetan tidak semestinya memberikan pengurangan voltan tahap modul. Penyelesaian yang sesuai mesti dipilih mengikut fungsi keselamatan yang diperlukan, seni bina peralatan, dan peraturan elektrik yang mengawal.

Cara Memilih Peranti RSD yang Tepat untuk Projek PV

1. Kira Kiraan Rentetan Sebenar

Mulakan dengan susun atur PV dan bilangan litar yang perlu dikawal. Sahkan sama ada peranti yang dicadangkan memuatkan bilangan rentetan yang dimaksudkan dan sama ada susunan pendawaian mengikut rajah yang diluluskan pengilang.

2. Semak Voltan Sistem Maksimum

Voltan litar terbuka PV meningkat apabila suhu modul jatuh. Gunakan pekali suhu pengeluar modul dan jangkaan suhu reka bentuk minimum tapak untuk mengira voltan rentetan maksimum. Bandingkan hasilnya dengan penilaian peralatan dan had reka bentuk yang berkenaan.

3. Sahkan Penyelarasan Semasa dan Perlindungan

Semak ciri semasa modul, susunan rentetan selari, peranti pelindung, penilaian konduktor dan had pengeluar RSD. Jangan menganggap bahawa arus rentetan yang dinyatakan adalah bersamaan dengan setiap penarafan arus maksimum atau litar pintas yang mungkin.

4. Sahkan Kaedah Penutupan

Tentukan sama ada projek memerlukan suis kecemasan manual, tindak balas kehilangan AC yang ditentukan, fungsi tercetus suhu pilihan, alat kawalan jauh atau kaedah lain yang ditentukan. Sahkan urutan lengkap dengan pengilang dan pereka bentuk sistem.

5. Semak Keperluan Komunikasi

Jika WiFi diperlukan, tanya sama ada peranti itu menyertakan modul WiFi, keadaan rangkaian yang diperlukan dan fungsi yang sebenarnya boleh dilakukan dari jauh. Jika RS485 digunakan, sahkan protokol, pendawaian dan keserasian yang disokong dengan pengawal yang dimaksudkan. Kesambungan wayarles tidak boleh dianggap sebagai pengganti kawalan penutupan kecemasan yang diperlukan.

6. Semak Syarat Pemasangan

Menilai suhu ambien, cahaya matahari langsung, pendedahan air, habuk, permukaan pelekap, penghalaan kabel dan akses untuk penyelenggaraan. Penarafan kepungan hanya bermakna apabila produk dipasang dengan kelenjar, penyambung, pengedap dan penutup yang sesuai.

Perancangan Pemasangan dan Pertimbangan Keselamatan

Peralatan penutupan pantas mengendalikan litar DC yang berpotensi berbahaya. Pemasangan, pentauliahan dan ujian hendaklah dilakukan oleh kakitangan yang berkelayakan menurut arahan pengilang dan peraturan elektrik yang digunakan untuk lokasi projek.

Rancang Lokasi Peranti

Ikut kedudukan pelekap dan gambarajah sistem yang ditentukan pengeluar. Apabila reka bentuk memerlukan pemasangan berdekatan dengan tatasusunan PV, pertimbangkan akses, panjang kabel, pendedahan cuaca dan laluan ke penyongsang atau peralatan yang berkaitan. Pastikan lokasi kawalan kecemasan dikenal pasti dengan jelas dan boleh diakses mengikut keperluan.

Sahkan Rajah Pendawaian

Sahkan kekutuban DC, penetapan rentetan, saiz konduktor, keserasian penyambung, keperluan pembumian atau ikatan, sambungan bekalan AC dan pendawaian kawalan sebelum kerja dimulakan. Polariti yang salah atau penyambung yang tidak serasi boleh merosakkan peralatan dan mewujudkan risiko keselamatan.

Selaraskan Kawalan Penutupan

Pastikan kaedah kawalan sepadan dengan reka bentuk projek. Kenal pasti peristiwa mana yang memulakan penutupan dan keadaan elektrik yang akan terhasil. Jika berbilang peranti atau komponen kawalan terlibat, dokumentasikan cara ia berinteraksi dan perkara yang berlaku jika isyarat atau bekalan kuasa hilang.

Komisen Sebelum Penyerahan

Gunakan prosedur pentauliahan yang diluluskan untuk mengesahkan operasi peranti, pengenalan litar, tindak balas penutupan yang dimaksudkan dan sebarang ciri komunikasi. Rekod keputusan dan kemas kini lukisan sistem. Jangan sekali-kali mengubahsuai prosedur ujian langsung atau memintas fungsi perlindungan untuk menyelesaikan ujian.

Pemeriksaan, Pengujian dan Penyelenggaraan untuk Operasi yang Boleh Dipercayai

Malah peranti penutupan yang dipilih dengan betul memerlukan pelan penyelenggaraan yang sesuai. Selang pemeriksaan harus mencerminkan cadangan pengilang, keadaan persekitaran, keperluan tempatan, dan profil risiko pemasangan.

• Pemeriksaan visual:Periksa penutup untuk keretakan, kerosakan hentaman, kakisan, kemasukan air atau tanda-tanda terlalu panas.
• Pemeriksaan kabel dan penyambung:Cari kabel yang longgar, rosak atau tidak disokong dengan betul dan sahkan keadaan penyambung menggunakan prosedur yang diluluskan.
• Semakan pelabelan:Pastikan kawalan penutupan, pengenalan peranti dan litar yang terjejas kekal dilabel dengan jelas.
• Ujian fungsional:Uji fungsi penutupan mengikut prosedur yang diluluskan pengilang dan peraturan keselamatan yang berkenaan.
• Pemeriksaan komunikasi:Jika WiFi atau RS485 disediakan, sahkan fungsi komunikasi dan kawalan yang disokong tanpa menganggap bahawa sambungan rangkaian membuktikan fungsi keselamatan berfungsi.
• Dokumentasi:Rekod pemeriksaan, keputusan ujian, pembaikan, alat ganti dan perubahan pada susun atur sistem PV.

Jika keadaan abnormal ditemui, ikut prosedur pengasingan dan perkhidmatan yang diluluskan. Jangan buka peralatan bertenaga atau buat pembaikan dalaman melainkan pengeluar dengan jelas membenarkan kerja itu dan orang yang melaksanakannya adalah berkelayakan.

Senarai Semak Perolehan Praktikal untuk Pemasang dan Pengedar Solar

Sebelum meminta sebut harga untuk Peranti Matikan Cepat RSD WiFi 6-10 Strings, sediakan keperluan elektrik dan komersial projek. Maklumat yang jelas membantu pembekal mengenal pasti konfigurasi yang sesuai dan mengurangkan kelewatan yang disebabkan oleh penjelasan teknikal yang berulang.

Bandingkan pembekal tentang kesesuaian teknikal, kualiti dokumentasi, komunikasi, kebolehpercayaan penghantaran dan sokongan selepas jualan, dan bukannya bergantung pada harga sahaja. Jika produk bertujuan untuk pasaran terkawal, sahkan bahawa model dan konfigurasi yang tepat memenuhi keperluan bidang kuasa projek.

ZHEJIANG YRO NEW ENERGY CO., LTD.menyediakan penyelesaian penutupan pantas untuk aplikasi fotovoltaik. Pembeli boleh menyemak maklumat produk syarikat dan membincangkan kiraan rentetan yang diperlukan, penilaian elektrik, perlindungan kepungan, kaedah kawalan dan pilihan yang tersedia sebelum memuktamadkan spesifikasi.
