Apakah MCB UL 1077 DC? Piawaian, Ujian dan Aplikasi

UL 1077ialah standard keselamatan produk untuk pelindung tambahan yang digunakan dalam peralatan elektrik. Piawaian ini digunakan untuk peranti pelindung yang dipasang di dalam peralatan elektrik untuk memberikan perlindungan tambahan. Bagi pengeluar yang perlu menyepadukan pemutus litar miniatur DC ke dalam peralatan elektrik, UL 1077 ialah standard produk yang memerlukan perhatian.

Artikel ini memperkenalkan skop UL 1077, perbezaan antara UL 1077 DC MCB dan pemutus litar di bawah piawaian lain, dan parameter utama yang perlu disahkan oleh pembeli semasa memilih produk.

Apa Itu UL1077 Pensijilan?

UL 1077ialah standard keselamatan untuk pelindung tambahan yang digunakan dalam peralatan elektrik, diterbitkan oleh UL Solutions.

Piawaian ini digunakan untuk pelindung tambahan yang menyediakan perlindungan arus lebih tambahan untuk peralatan elektrik. Produk ini biasanya dipasang di dalam peralatan elektrik dan bukannya berfungsi sebagai peranti pelindung utama untuk membina litar cawangan.

Piawaian UL 1077 terutamanya menentukan keperluan untuk pelindung tambahan dari segi pembinaan, prestasi dan ujian.

Apa BerfungsiUL 1077Ujian?

1. Ujian Penentukuran

Ujian penentukuran memeriksa sama ada pemutus litar beroperasi mengikut ciri perjalanan yang ditentukan.

Ujian ini menggunakan arus tertentu pada produk dan menyemak sama ada produk tersangkut dalam masa yang diperlukan.

2. Ujian Lebihan

Ujian beban lampau memeriksa tindak balas pemutus litar di bawah keadaan beban lampau berulang.

Untuk aplikasi DC, keadaan ujian beban lampau bergantung pada jenis produk dan keperluan aplikasi khusus. Sesetengah aplikasi permulaan motor DC mungkin menggunakan arus ujian yang lebih tinggi.

Ujian beban lampau termasuk 50 kitaran operasi di bawah keadaan tertentu.

3. Ujian Ketahanan

Ujian ketahanan menilai prestasi pemutus litar mini selepas operasi berulang.

Untuk produk yang berkenaan, keperluan UL 1077 termasuk 6,000 operasi pada arus undian dan voltan terkadar.

Ujian ini menyemak sama ada produk terus berfungsi dengan baik selepas melengkapkan bilangan operasi elektrik dan mekanikal yang ditentukan.

4. Ujian Litar pintas

Ujian litar pintas menilai prestasi MCB DC di bawah keadaan litar pintas yang ditentukan.

Ujian memeriksa sama ada produk boleh mengganggu arus kerosakan yang ditentukan sambil mengelakkan risiko keselamatan yang tidak boleh diterima.

UL 1077termasuk keadaan dan kategori ujian litar pintas yang berbeza. Oleh itu, syarat ujian khusus bergantung pada penilaian dan klasifikasi produk.

5. Ujian Kenaikan Suhu

Ujian kenaikan suhu menilai peningkatan suhu pemutus litar kecil di bawah keadaan operasi yang ditetapkan.

Ujian memeriksa perubahan suhu bahagian dan terminal pembawa arus yang berkaitan.

6. Ujian Tahan Voltan Dielektrik

Ujian tahan voltan dielektrik menilai sistem penebat pemutus litar.

Ujian ini menggunakan voltan tertentu antara bahagian elektrik yang berkaitan. Produk mesti memenuhi keperluan penebat yang berkenaan semasa ujian.

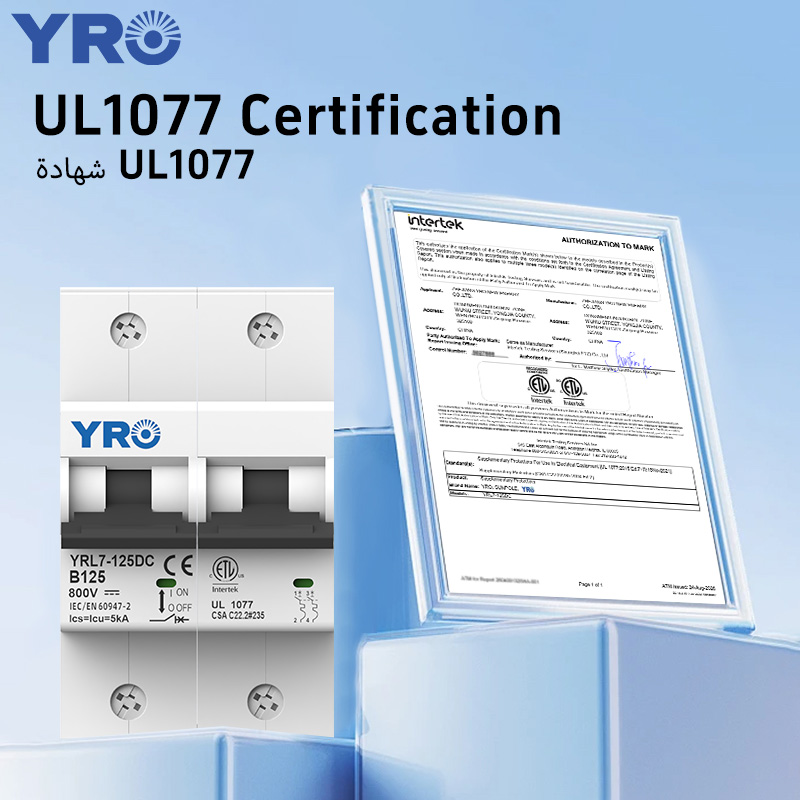

Pemutus Litar Miniatur YRO DC Menerima Pensijilan UL 1077

Pemutus litar siri YRL7-125DC YRO telah dinilai mengikut keperluan UL 1077 yang berkenaan. UL 1077 melibatkan keperluan ujian untuk penentukuran, kenaikan suhu, beban lampau, daya tahan, tahan voltan dielektrik dan prestasi litar pintas.

Ujian berbeza menilai prestasi produk di bawah pelbagai keadaan. Sebagai contoh, ujian penentukuran menyemak ciri perjalanan, ujian kenaikan suhu menilai perubahan suhu di bawah keadaan operasi tertentu, ujian beban lampau menilai tindak balas di bawah keadaan beban lampau yang ditentukan, dan ujian litar pintas menilai prestasi gangguan di bawah keadaan kerosakan yang ditetapkan.

Bagi pembeli, maklumat pensijilan boleh digunakan untuk mengesahkan sama ada produk memenuhi keperluan pensijilan dalam reka bentuk peralatan mereka.

Senario Aplikasi untuk Pemutus Litar Dengan Pensijilan UL 1077

Panel Kawalan

Panel kawalan mengandungi litar kawalan, litar kuasa dan litar tambahan lain. Pengilang peralatan boleh memilih MCB DC yang memenuhi keperluan UL 1077, untuk perlindungan tambahan arus lebih litar dalaman dalam peralatan elektrik.

Peralatan Automasi

Peralatan automasi mengandungi berbilang komponen elektrik dan elektronik yang memerlukan perlindungan litar.

Pengilang peralatan boleh memilih pemutus MCB berdasarkan parameter berikut:

· Voltan terkadar

· Nilai semasa

· Bilangan tiang

· Ciri-ciri perjalanan

Peranti pelindung yang dipilih perlu sepadan dengan keperluan elektrik peralatan.

Peralatan Tenaga Baru

Peralatan tenaga baharu mengandungi sistem elektrik yang memerlukan perlindungan litar.

Pengilang produk seperti peralatan penukaran kuasa boleh menilai sama ada penyelesaian perlindungan tambahan sesuai berdasarkan reka bentuk peralatan. Pemilihan akhir bergantung pada struktur khusus peralatan dan keperluan perlindungan yang sepadan.

Kesimpulan

Pensijilan UL 1077 digunakan terutamanya untuk aplikasi perlindungan tambahan di dalam peralatan elektrik.

Piawaian UL 1077 menilai prestasi pelindung tambahan dari pelbagai aspek, termasuk ciri pengendalian, prestasi kenaikan suhu, prestasi beban lampau, prestasi daya tahan, prestasi penebat dan prestasi litar pintas.

Apabila membeli pemutus litar elektrik, pembeli perlu mempertimbangkan aplikasi peralatan, voltan undian, arus undian, bilangan kutub, ciri perjalanan dan keperluan pensijilan yang berkenaan.

Memahami skop aplikasi pensijilan UL 1077, boleh membantu pengeluar dan pembeli peralatan memilih produk perlindungan litar yang sesuai berdasarkan keperluan reka bentuk elektrik.
